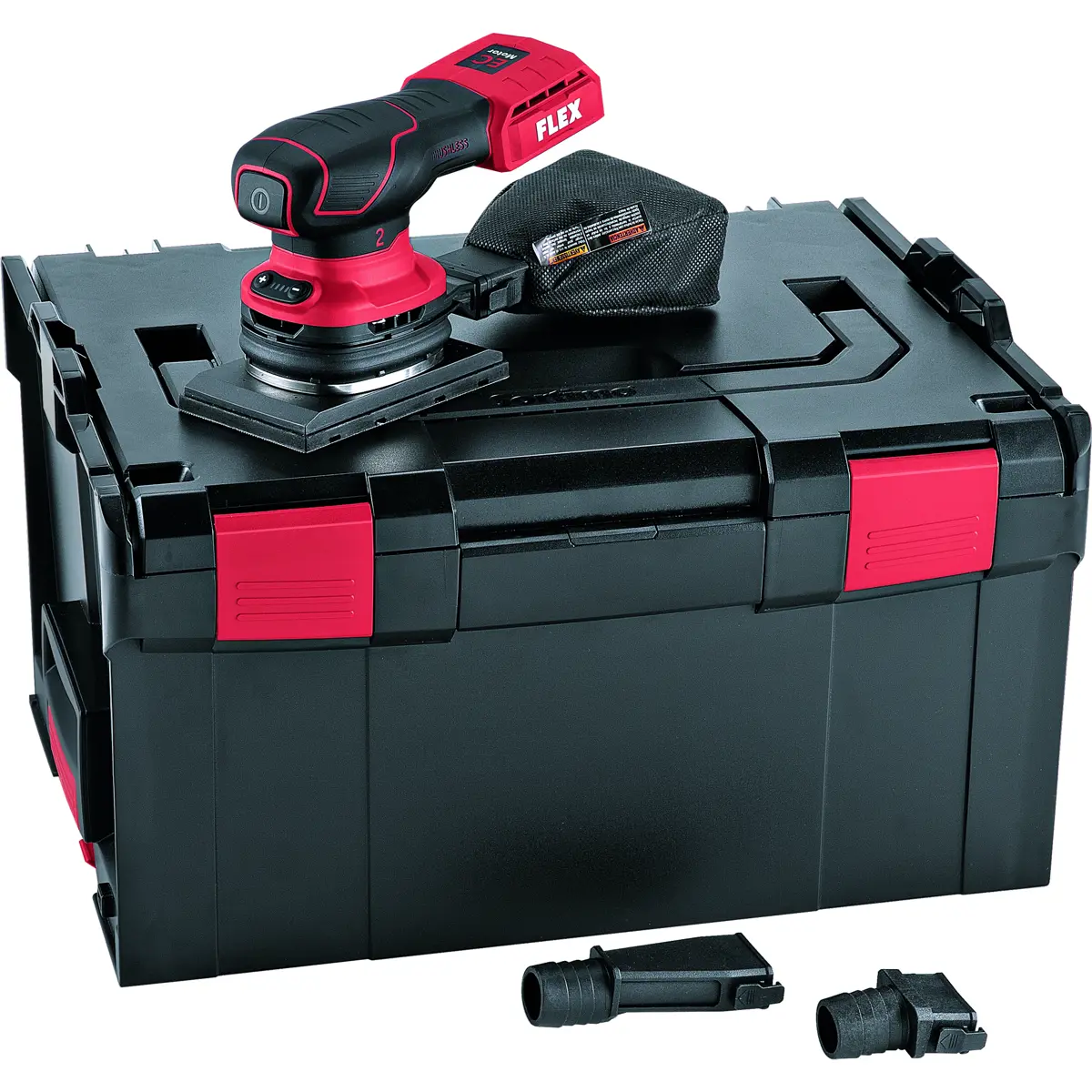

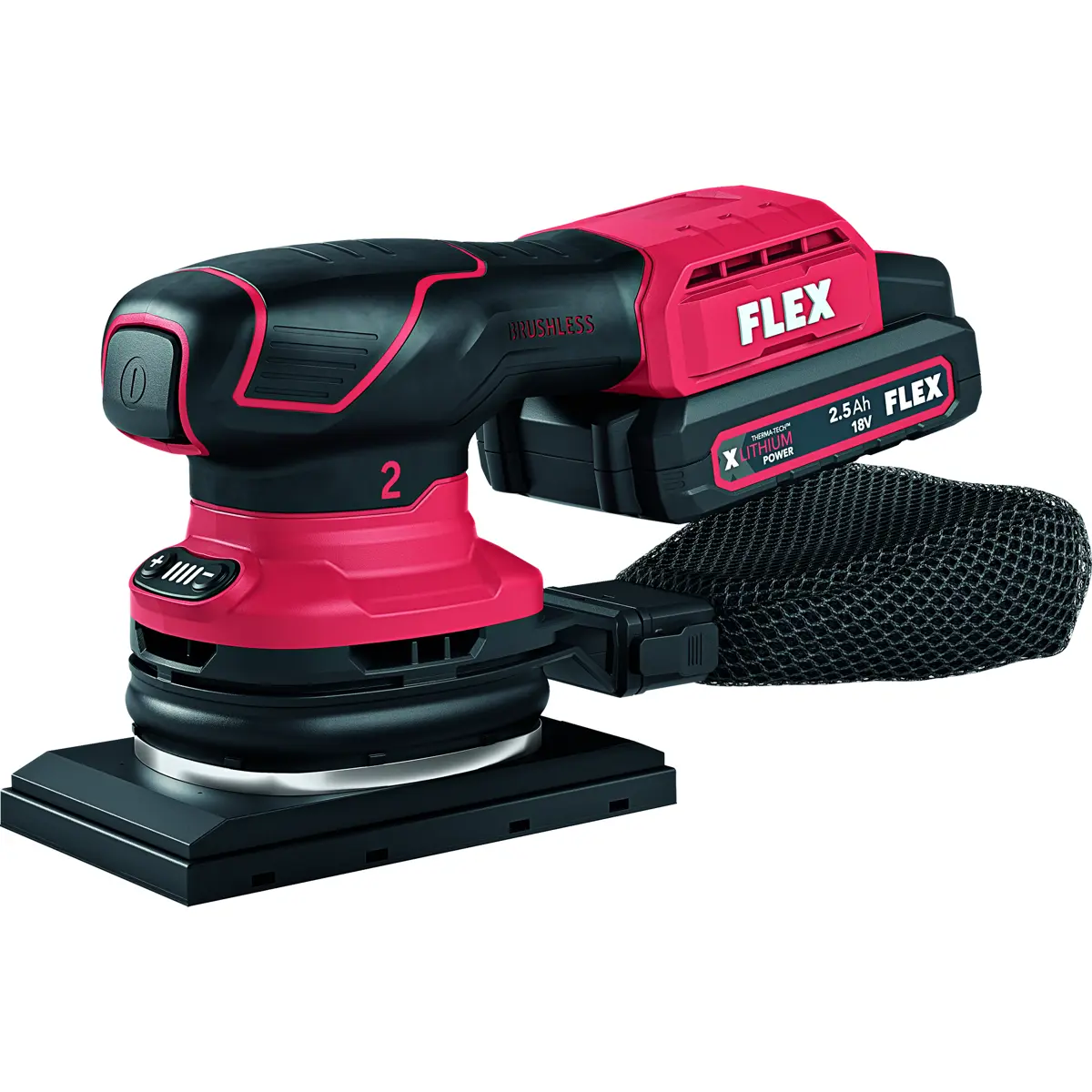

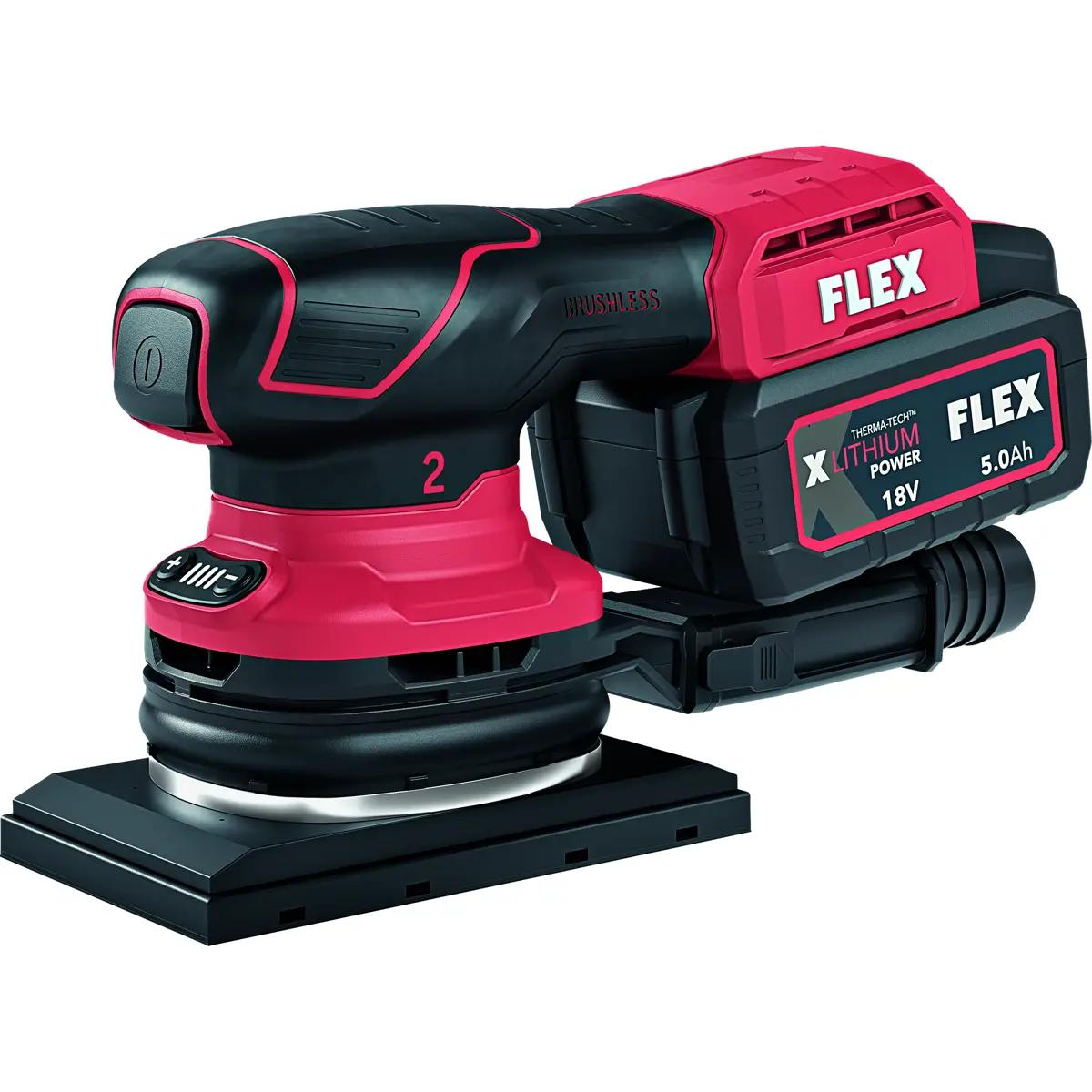

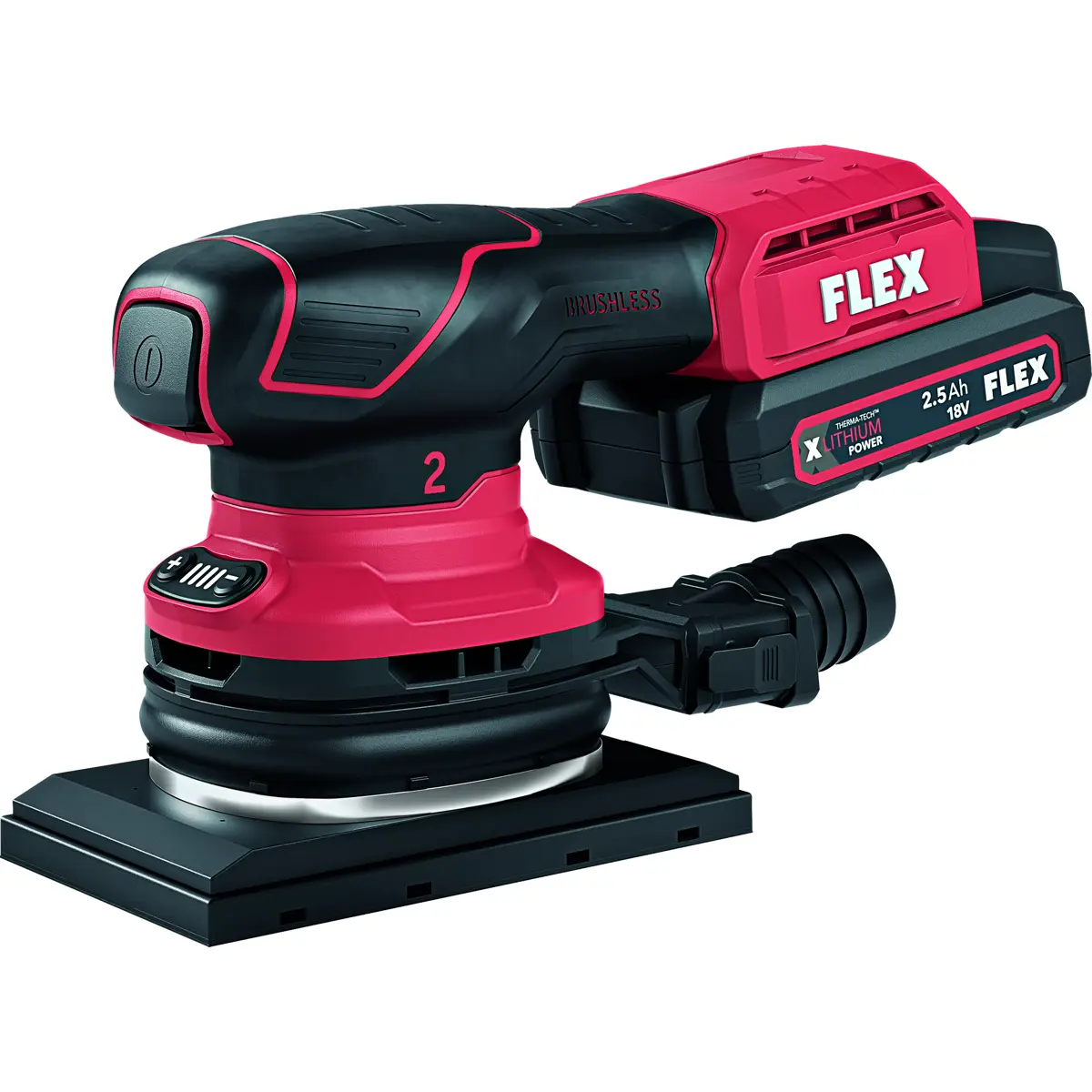

Jetzt konfigurierenFLEX OSE 2-80 18-EC – Akku-Schwingschleifer mit Drehzahlregelung 18 V in L-BOXX®
Kompakter Akku-Schwingschleifer für präzise und vibrationsarme Schleifarbeiten
Der FLEX OSE 2-80 18-EC ist ein leichter und kompakter 18-V Akku-Schwingschleifer mit Drehzahlregelung. Mit einer 80 × 133 mm Schleifplatte, einem Hub von 2 mm und einer regelbaren Leerlaufdrehzahl von 6.000 bis 10.000 1/min eignet sich die Maschine für kontrollierte und materialgerechte Schleifarbeiten auf kleineren und mittelgroßen Flächen.
Die spezielle Auswuchtung sorgt für einen besonders vibrationsarmen Lauf und unterstützt ermüdungsfreies sowie gelenkschonendes Arbeiten. Der bürstenlose EC-Motor bietet einen hohen Wirkungsgrad und eine lange Lebensdauer. Schnell-Stopp, elektronische Drehzahlregelung sowie integrierte und externe Staubabsaugung unterstützen eine effiziente und saubere Oberflächenbearbeitung. Die mitgelieferte L-BOXX® erleichtert Transport und geschützte Aufbewahrung.
Funktionen & Eigenschaften
- ▶ Bürstenloser EC-Motor: Hoher Wirkungsgrad und lange Lebensdauer für professionelle Anwendungen.
- ▶ 4-stufige Drehzahlvorwahl: Elektronische Anpassung der Schleifgeschwindigkeit an unterschiedliche Materialien und Anwendungen.
- ▶ 6.000–10.000 1/min: Variabler Drehzahlbereich für kontrollierte und materialgerechte Schleifarbeiten.
- ▶ 12.000–20.000 1/min Hubzahl: Hohe Leerlaufhubzahl für einen effizienten Arbeitsfortschritt.
- ▶ 2 mm Hub: Ideal für präzise und kontrollierte Schleifarbeiten.
- ▶ 80 × 133 mm Schleifplatte: Kompakte Schleiffläche für vielseitige Oberflächenarbeiten.
- ▶ Vibrationsarme Konstruktion: Spezielle Auswuchtung unterstützt ermüdungsfreies und gelenkschonendes Arbeiten.
- ▶ Ergonomischer Softgrip: Handliche Griffkappe mit Softgrip-Einlage sorgt für sicheren Halt und gute Maschinenführung.
- ▶ E-Signal-Schalter: Ermöglicht eine einfache und sichere Bedienung.
- ▶ Schnell-Stopp-Funktion: Verhindert unnötiges Nachlaufen der Schleifplatte nach dem Ausschalten.
- ▶ 12-Loch-Klett-Schleifplatte: Optimiertes Lochsystem für eine effektive Staubabsaugung und handelsübliche Schleifmittel.
- ▶ Integrierte Staubabsaugung: Der Staubfiltersack unterstützt sauberes Arbeiten auch ohne externen Sauger.
- ▶ Externe Staubabsaugung: Anschlussmöglichkeit mit Ø 27 mm für geeignete Absaugsysteme.
- ▶ Electronic Management System: EMS schützt die Maschine, verlängert die Lebensdauer und erhöht die Effizienz.
- ▶ LED Akku-Kapazitätsanzeige: Ermöglicht die schnelle Kontrolle des aktuellen Akku-Ladezustands.
- ▶ FLEX 18-V-Akkusystem: Geeignet für FLEX 18-V-Akkupacks mit 2,5 und 5,0 Ah.
- ▶ L-BOXX®: Transportkoffer mit passender Koffereinlage für geschützte Aufbewahrung und einfachen Transport.
Technische Daten
| Produkt | FLEX OSE 2-80 18-EC |
| Produkttyp | Akku-Schwingschleifer mit Drehzahlregelung 18 V |
| Bestell-Nr. | 532085 |
| GTIN / EAN | 4030293259256 |
| Produktschlüssel | 113 |
| Akkuspannung | 18 V |
| Akkukapazität | 2,5 / 5,0 Ah |
| Hub | 2 mm |
| Schleifplatte Länge | 133 mm |
| Schleifplatte Breite | 80 mm |
| Leerlaufdrehzahl | 6.000–10.000 1/min |
| Leerlaufhubzahl | 12.000–20.000 1/min |
| Drehzahlvorwahl | 4 Stufen |
| Anschlussdurchmesser Staubabsaugung | Ø 27 mm |
| Abmessung L × B × H | 204 × 83 × 140 mm |
| Gewicht ohne Akkupack | 1,0 kg |
Vorteile in der Anwendung
Der FLEX OSE 2-80 18-EC Akku-Schwingschleifer kombiniert eine kompakte Einhand-Bauweise mit einer 80 × 133 mm Schleifplatte und einem 2-mm-Schleifhub. Dadurch eignet sich die Maschine besonders für kontrollierte Schleifarbeiten auf kleineren und mittelgroßen Flächen.
Vier Drehzahlstufen ermöglichen eine materialgerechte Anpassung der Schleifleistung. Schnell-Stopp, integrierte Staubabsaugung, externe Ø27-mm-Absaugmöglichkeit und das 12-Loch-System unterstützen sauberes und effizientes Arbeiten. Die mitgelieferte L-BOXX® mit Koffereinlage erleichtert Transport und Aufbewahrung.
Typische Einsatzbereiche
- ▶ Fein- und Zwischenschliff von Oberflächen
- ▶ Schleifen kleinerer und mittelgroßer ebener Flächen
- ▶ Schleifarbeiten auf Holz und geeigneten Holzwerkstoffen
- ▶ Renovierungs- und Innenausbauarbeiten
- ▶ Mobile Schleifarbeiten ohne Netzanschluss
- ▶ Professionelle Anwendungen in Werkstatt, Montage und Handwerk
Lieferumfang
- ▶ 1 × FLEX OSE 2-80 18-EC Akku-Schwingschleifer

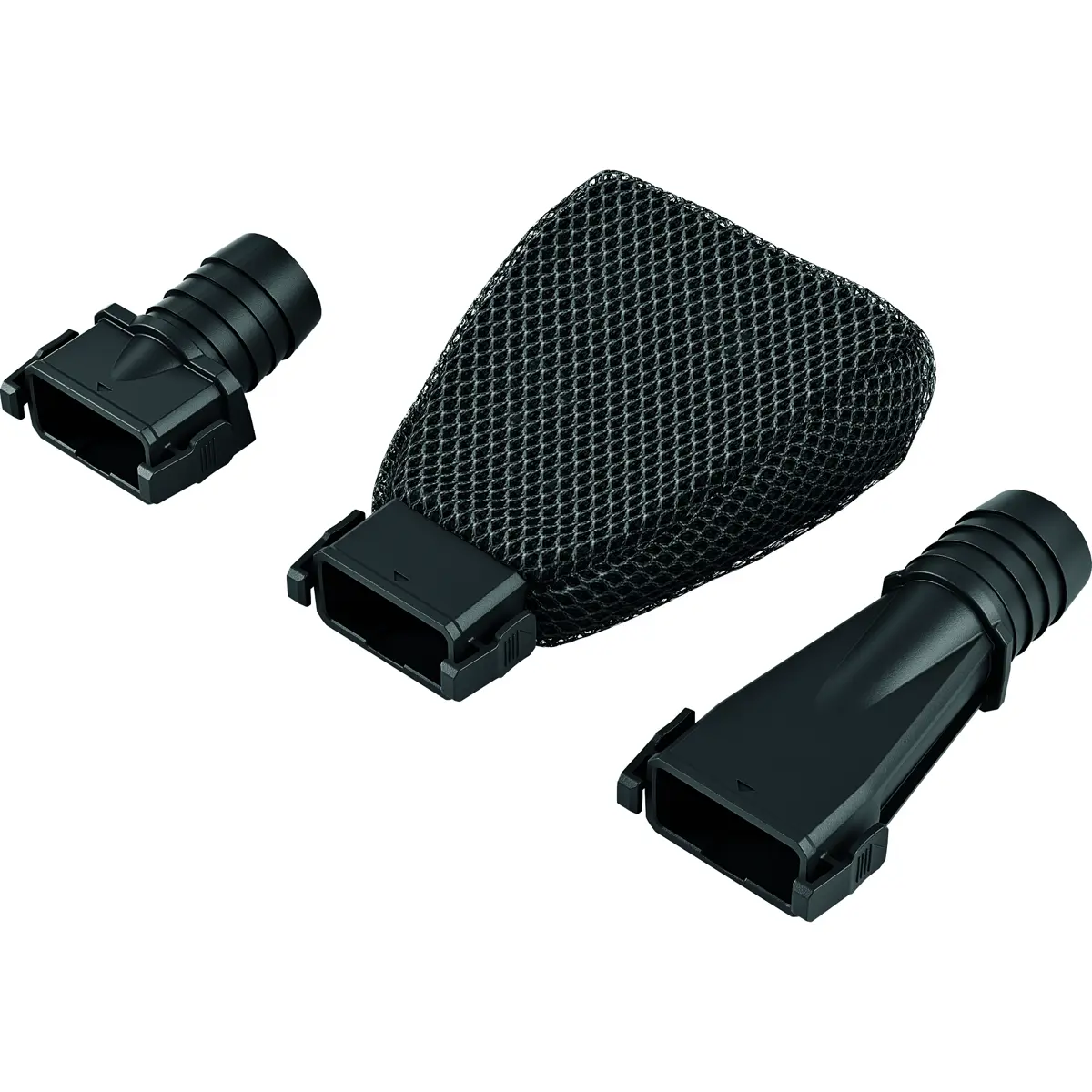

- ▶ 1 × Staubsack (532093)
- ▶ 1 × Adapter, kurz (532094)
- ▶ 1 × Adapter, lang (532095)
- ▶ 1 × Koffereinlage (532092)
- ▶ 1 × Transportkoffer L-BOXX® (414093)
- ▶ Lieferung ohne Akku und ohne Ladegerät
Alle Angaben ohne Gewähr. Technische Änderungen und Irrtümer vorbehalten.
