Bi-Metall M42 HSS

Bi-Metall M42 HSS

K1807

Lieferzeit: 2-3 Werktage

Kundenbewertung:

Bewertungen lesen (162)

ab Lager: •

mm
mm
mm

Stk.
Details Bewertungen

Bi-Metall M42 HSS

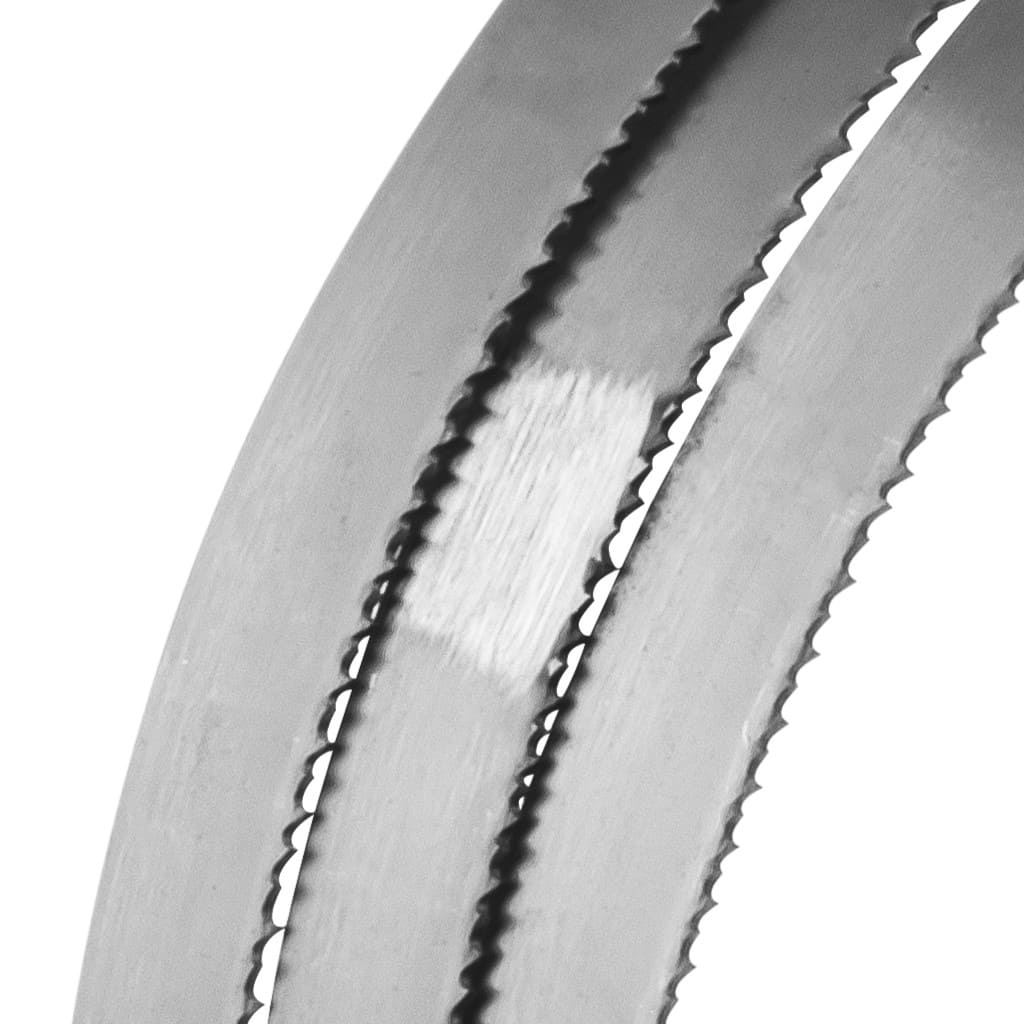

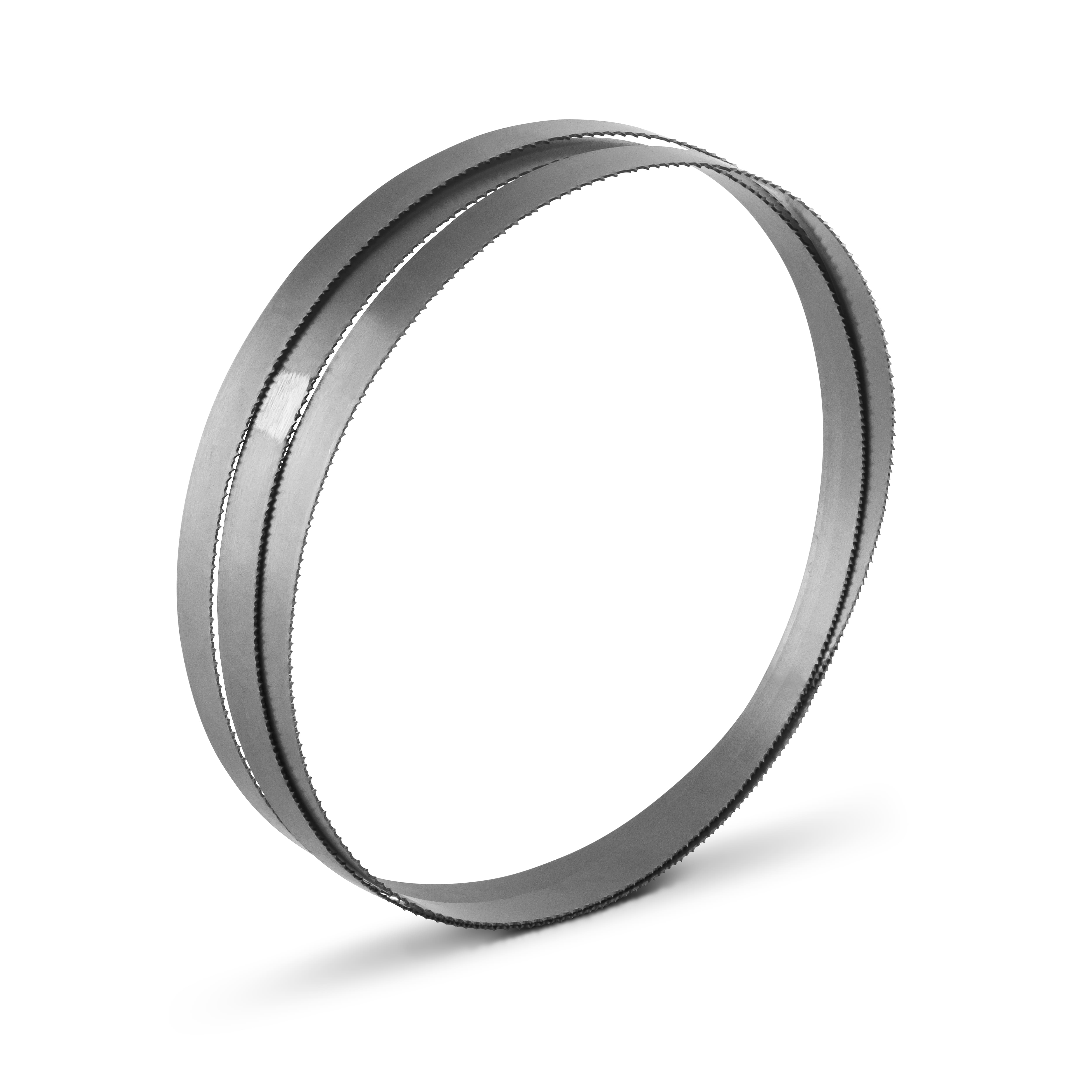

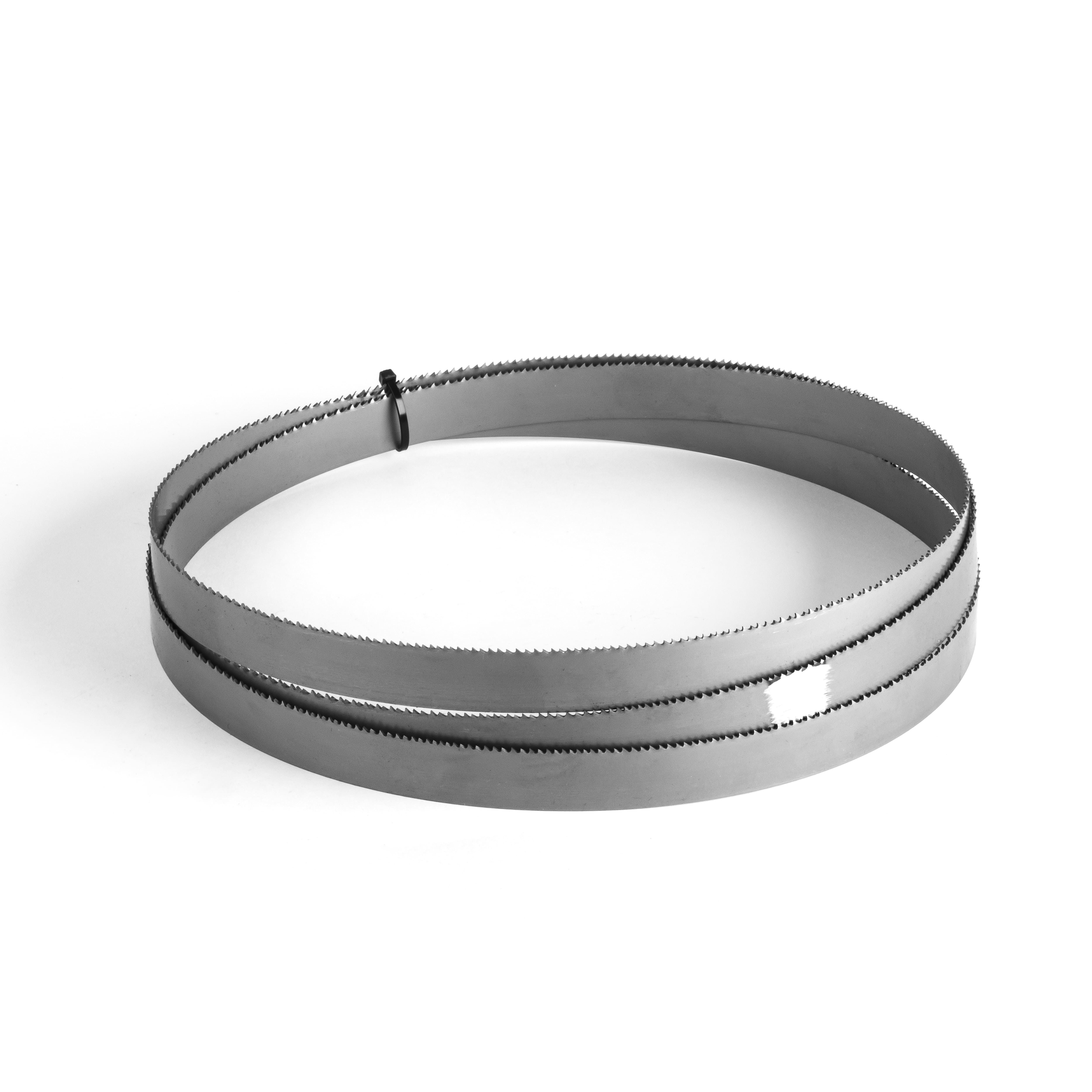

Bi-Metall Bandsägeblatt mit Zahnspitzen aus HSS M 42 und einem legierten Vergütungsstahl als Trägerband, geschränkt, geschärft und geschweißt, zur Bearbeitung von Metall und schwierigen Werkstoffen.



Einsatzgebiet

Für alle Materialen mit einer Zugfestigkeit von bis zu 1400 N/mm² (44 HRc)

Universell und Maschinenunabhängig einsetzbar bei

  • Vollmaterialien 40-90 mm
  • Rohre Ø 80-500 mm - Wand 3-15 mm

Auch für NE-Metalle geeignet.


Bi-Metall











Richtige Verzahnung – optimale Sägeleistung

Entscheidend für den optimalen Einsatz eines Bi-Metall Sägebandes ist die Wahl der richtigen Verzahnung für den zu zerspanenden Werkstoffquerschnitt. Dabei kann zwischen dem Standardzahn mit konstanter Zahnteilung oder dem Kombizahn mit variabler Zahnteilung gewählt werden.

Zum vibrationsarmen Sägen von problematischen Werkstückabmessungen empfiehlt sich der Kombizahn mit variabler Zahnteilung der Zahngruppen. Schwingungsresonanzen werden gemindert und das Sägeband geschont.





Verzahnungsempfehlung für Vollmaterial

Konstante Verzahnung

Materialquerschnitt in mm

 Zähne pro Zoll
ZpZ Zahnform
200 - 400 2 H
120 - 200 3 H
80 - 120 4 H/N
40 -   80 6 H/N
20 -   40 10 N
10 -   20 14 N
bis 10 18 N

N = Standardzahn
H = Hookzahn



























Variable Verzahnung

Materialquerschnitt in mm

 Zähne pro Zoll
ZpZ Zahnform
ab 550 0,75/1,25 K
380 - 750 1/1,5 K
250 - 550 1,4/2 K
120 - 350 2/3 K
80 - 140 3/4 K
60 - 110 4/6 K
40 -   70 5/7 | 5/8 K
30 -   60 6/10 K
20 -   40 8/11 | 8/12 K
bis 25 10/14 K
K = Kombizahn






Bi-Metall









Verzahnungsempfehlung für Profile

Gerade bei der Zerspanung von Profilen beeinflusst die Wahl der Verzahnung entscheidend das Sägeergebnis. Als weltweit günstigste Zahnform hat sich dabei der Einsatz von Sägebändern mit variabler Verzahnung gezeigt. Dabei richtet sich die erforderliche Zahnteilung nach Wandstärke und Durchmesser der zu zerspanenden Profile.

Die folgenden Tabellen gelten für Einzelschnitte. Wenn zwei oder mehr Rechteckprofile nebeneinander zerspant werden, gelten die Tabellen unter Berücksichtigung der 2-fachen Wandstärke.


Dünnwandige Profile (0° Spanwinkel)
Wandstärke Profil-Außendurchmesser (D) in mm
(S) in mm 20 40 60 80 100 120 150
2 14 14 14 14 14 14 10/14
3 14 14 14 14 10/14 10/14 8/11 | 8/12
4 14 14 10/14 10/14 8/11 | 8/12 8/11 | 8/12 6/10
5 14 10/14 10/14 8/11 | 8/12 8/11 | 8/12 6/10 6/10
6 14 10/14 8/11 | 8/12 8/11 | 8/12 6/10 6/10 5/7 | 5/8
8 14 8/11 | 8/12 6/10 6/10 5/7 | 5/8 5/7 | 5/8 5/7 | 5/8
10 - 6/10 6/10 5/7 | 5/8 5/7 | 5/8 5/7 | 5/8 -





Dickwandige Profile (positiver Spanwinkel)
Wandstärke Profil-Außendurchmesser (D) in mm
(S) in mm 80 100 120 150 200 300 500 750
10 - - - 4/6 4/6 4/6 3/4 2/3
15 4/6 4/6 4/6 4/6 4/6 3/4 2/3 2/3
20 4/6 4/6 4/6 3/4 3/4 2/3 2/3 2/3
30 4/6 4/6 4/6 3/4 3/4 2/3 2/3 2/3
50 - - 3/4 3/4 2/3 2/3 2/3 1,4/2
80 - - - - 2/3 2/3 1,4/2 1,4/2
100 - - - - - 2/3 1,4/2 1,4/2





OrtaTools

Shop Erklärung

Die Bandlänge ist die gestreckte Länge des Bandes.

Die Bandbreite bestimmt die Breite des Bandes von Zahnspitze bis Sägerücken.

Stärke + Zahnteilung, die Stärke repräsentiert die Materialstärke des Bandes. Die Zahnteilung bei Bi-Metall ergibt sich durch den Zahnabstand von Zahnspitze zu Zahnspitze in Millimeter.




Alle Preise sind inkl. MwSt zzgl. Versandkosten

Gerne liefern wir Ihre Lieferung auch auf Express, dazu melden Sie sich bitte telefonisch bei uns.

Hier finden Sie weitere Informationen zu Versandkosten und Lieferzeiten.





Hinweis!

Hierbei handelt es sich um Sonderanfertigung Abmessungen.
